Papel isométrico para imprimir
Una trama de triángulos equiláteros para dibujar en tres dimensiones sin calcular ángulos: sigues las líneas y los cubos, las escaleras y las piezas salen en perspectiva isométrica.
- Medidas exactas
- De 5 a 20 mm
- A4 y Carta

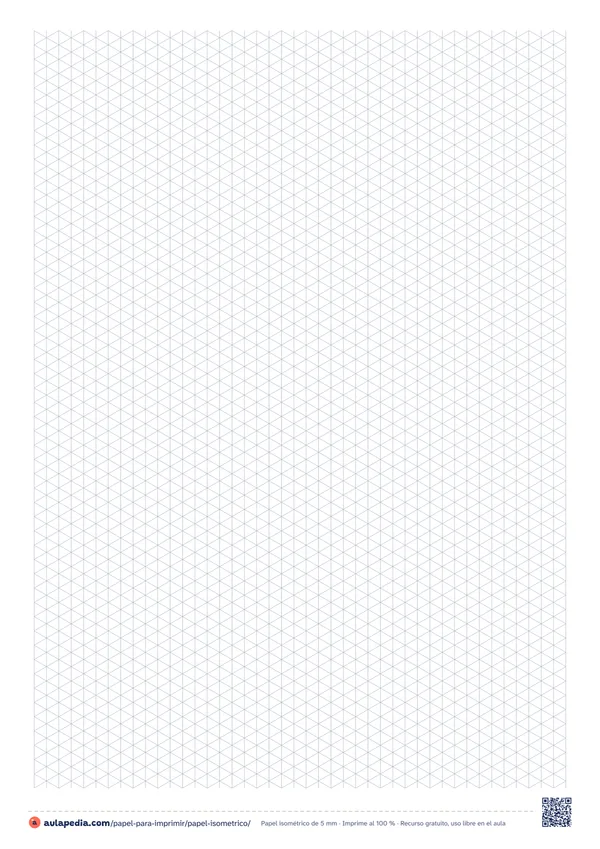

Isométrico de 1 cm
Imprime al 100 % («tamaño real»), sin ajustar a la página: así las medidas salen exactas.
Papel isométrico: hojas listas en PDF
Hazla a tu medida
Elige lado del triángulo, el color y el grosor de la línea, el margen de la hoja y cuántas hojas quieres. La vista previa es la hoja que se descarga.
Paso 1: Personaliza
Paso 2: Revisa y descarga
Para medir, usa el PDF impreso al 100 %. En el Word el dibujo va a tamaño real, pero el editor puede cambiarlo.
Otros formatos
Para incluir la página visible en una presentación o compartirla como imagen. No conserva el tamaño real: para medir, usa el PDF.
Para qué sirve y cuál elegir
En la perspectiva isométrica, las tres direcciones del espacio (alto, ancho y fondo) se dibujan formando ángulos de 120° entre sí y con la misma escala. El papel isométrico ya trae esas tres direcciones: las líneas verticales son la altura, y las inclinadas a un lado y a otro, el ancho y el fondo. Un cubo se dibuja con tres rombos iguales.
Se usa en Tecnología y en Dibujo Técnico de Secundaria para croquis de piezas, y en Primaria para representar construcciones de cubos: se levanta una figura con policubos, se dibuja en la trama y se cuentan los cubos que no se ven. Cada triángulo mide lo mismo por los tres lados, 5 mm o 1 cm, así que también vale para mosaicos de triángulos, rombos y hexágonos.

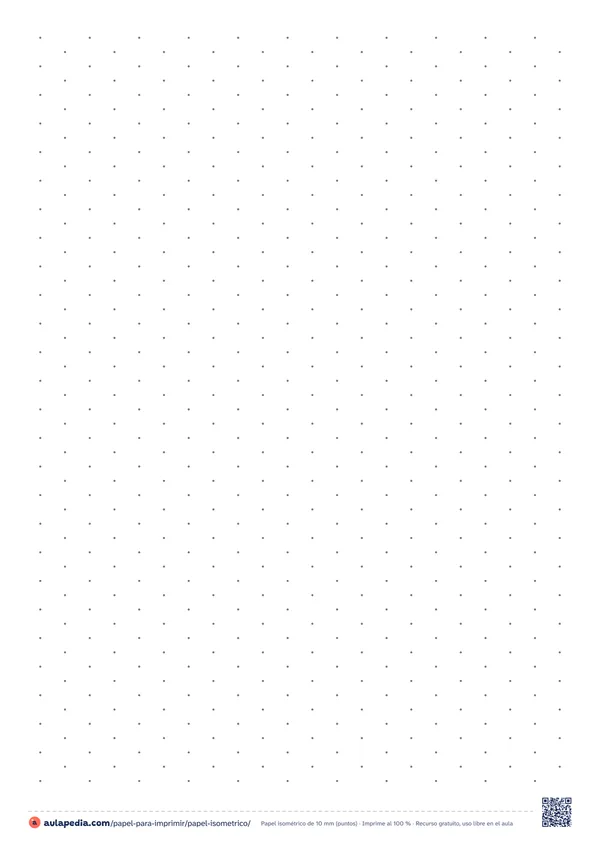

La versión de puntos deja solo los vértices: guía igual y el dibujo queda más limpio.
Ideas para clase
- Dibuja la letra inicial de tu nombre con volumen, como si estuviera hecha de cubos.
- Construye con seis cubos una figura, dibújala y pásale el dibujo a otra persona para que la reconstruya.
- Diseña un mosaico con hexágonos y coloréalo con tres colores sin que se toquen dos iguales.
Preguntas frecuentes
¿Cómo se dibuja un cubo en papel isométrico?
Marca un punto, sube una línea vertical y traza desde el mismo punto una línea inclinada a cada lado, las tres de la misma longitud. Cierra cada cara con líneas paralelas: quedan tres rombos, uno arriba y dos a los lados.
¿Qué mide cada triángulo?
El lado que elijas, de 5 a 20 mm. Es un triángulo equilátero: los tres lados miden lo mismo.
¿Cómo imprimo para que las medidas salgan exactas?
En la ventana de impresión elige «Tamaño real» o escala 100 % y desmarca «Ajustar a la página». Si el programa encoge la hoja para que quepa, los cuadros salen más pequeños. Comprueba una medida con la regla antes de imprimir muchas copias.
