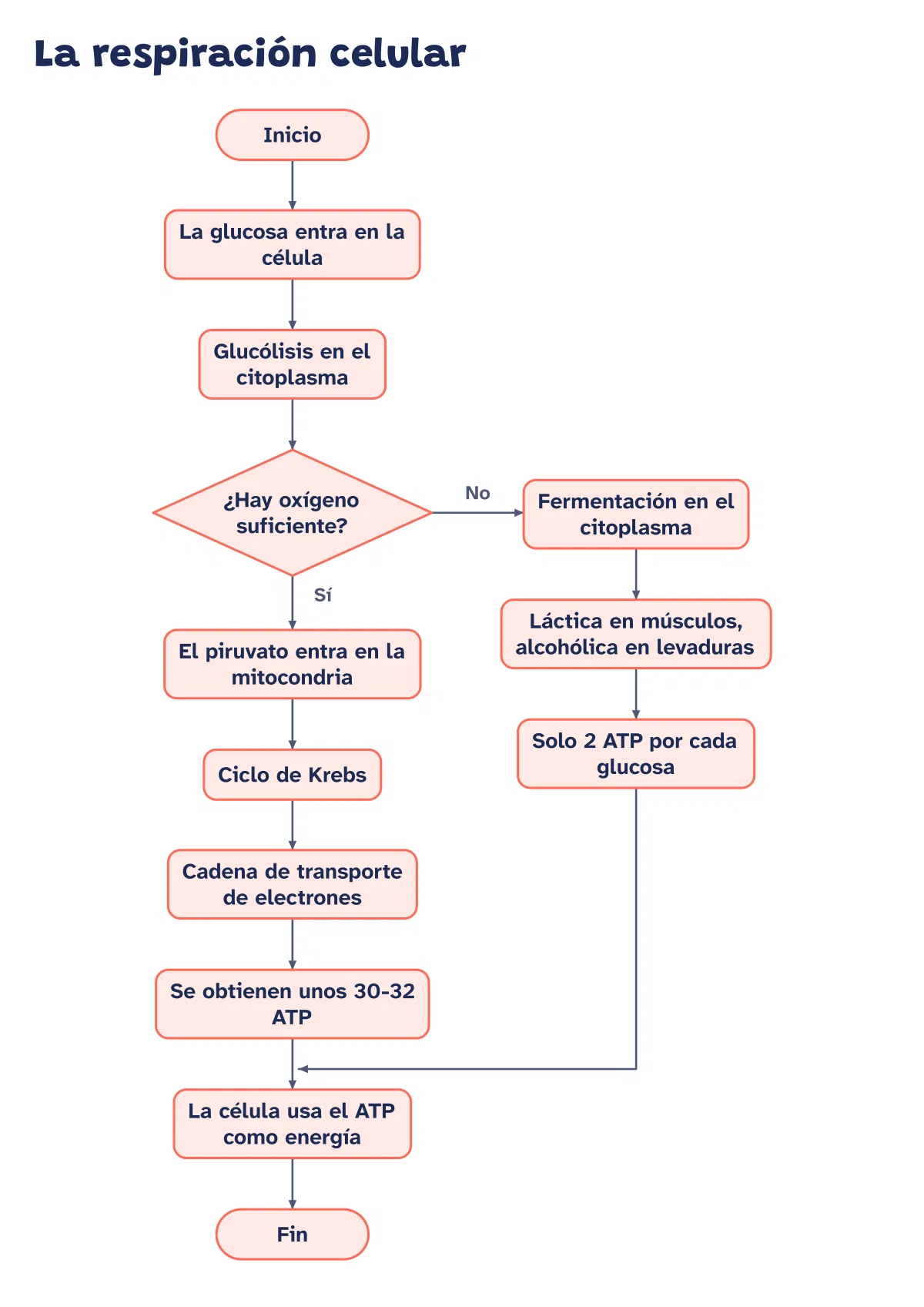

Diagrama de flujo de la respiración celular
Con este diagrama de flujo puedes seguir a una molécula de glucosa dentro de la célula. El camino empieza igual para todas las células, con la glucólisis, y se separa en el rombo según haya oxígeno o no. La rama que sigue hacia abajo es la respiración aerobia, en las mitocondrias; la que sale a la derecha, la fermentación. Compara al final cuánta energía, en forma de ATP, se obtiene por cada camino.
Para Word o LibreOffice; en Google Docs cambia la letra.
Gratis y sin registro · Ayuda para descargar e imprimir
Más formatos
ZIP para editar con Inkscape u otro editor SVG.
Estudia el tema
Comparte este organizador con tu clase
En Moodle: recurso URL, campo «URL externa».
La respiración celular: lo esencial
La respiración celular es el proceso con el que las células obtienen energía de los nutrientes, sobre todo de la glucosa. No hay que confundirla con la respiración pulmonar, que solo intercambia gases. La energía se guarda en una molécula llamada ATP, que la célula gasta para moverse, crecer o fabricar sustancias.
Todo empieza en el citoplasma con la glucólisis: la glucosa se rompe en dos moléculas de piruvato y se obtienen 2 ATP netos. Si hay oxígeno, el piruvato entra en la mitocondria, donde el ciclo de Krebs y la cadena de transporte de electrones completan su degradación. El resultado es dióxido de carbono, agua y unas 30 o 32 moléculas de ATP por cada glucosa; los libros más antiguos dan 36 o 38.
Si falta oxígeno, la célula recurre a la fermentación, que se queda en esos 2 ATP. En los músculos que trabajan muy deprisa se produce ácido láctico, y las levaduras hacen la fermentación alcohólica, que libera dióxido de carbono y alcohol y hace subir la masa del pan.
Ideas clave para estudiarlo
- La respiración celular obtiene energía, en forma de ATP, de la glucosa.
- La glucólisis ocurre en el citoplasma y deja 2 ATP netos.
- Con oxígeno, la mitocondria completa el proceso y se obtienen unos 30-32 ATP.
- Sin oxígeno hay fermentación láctica o alcohólica, con solo 2 ATP.
El diagrama de flujo en texto
La misma información que la imagen, para leerla en voz alta o copiarla.
- Inicio
- La glucosa entra en la célula
- Glucólisis en el citoplasma
- ¿Hay oxígeno suficiente?
- Sí: El piruvato entra en la mitocondria
- Ciclo de Krebs
- Cadena de transporte de electrones
- Se obtienen unos 30-32 ATP
- No: Fermentación en el citoplasma
- Láctica en músculos, alcohólica en levaduras
- Solo 2 ATP por cada glucosa
- Sí: El piruvato entra en la mitocondria
- La célula usa el ATP como energía
- Fin
Hazlo tuyo
Añade junto al diagrama la ecuación global: glucosa más oxígeno da dióxido de carbono, agua y energía. En Bachillerato puedes desglosar la cadena de transporte con la ATP sintasa.
Fuentes
- Khan Academy: Glucólisis (consultada el 8 de octubre de 2026)
- Khan Academy: Fosforilación oxidativa (consultada el 8 de octubre de 2026)
- Khan Academy: Fermentación y respiración anaerobia (consultada el 8 de octubre de 2026)
- Encyclopaedia Britannica: Cellular respiration (consultada el 8 de octubre de 2026)
