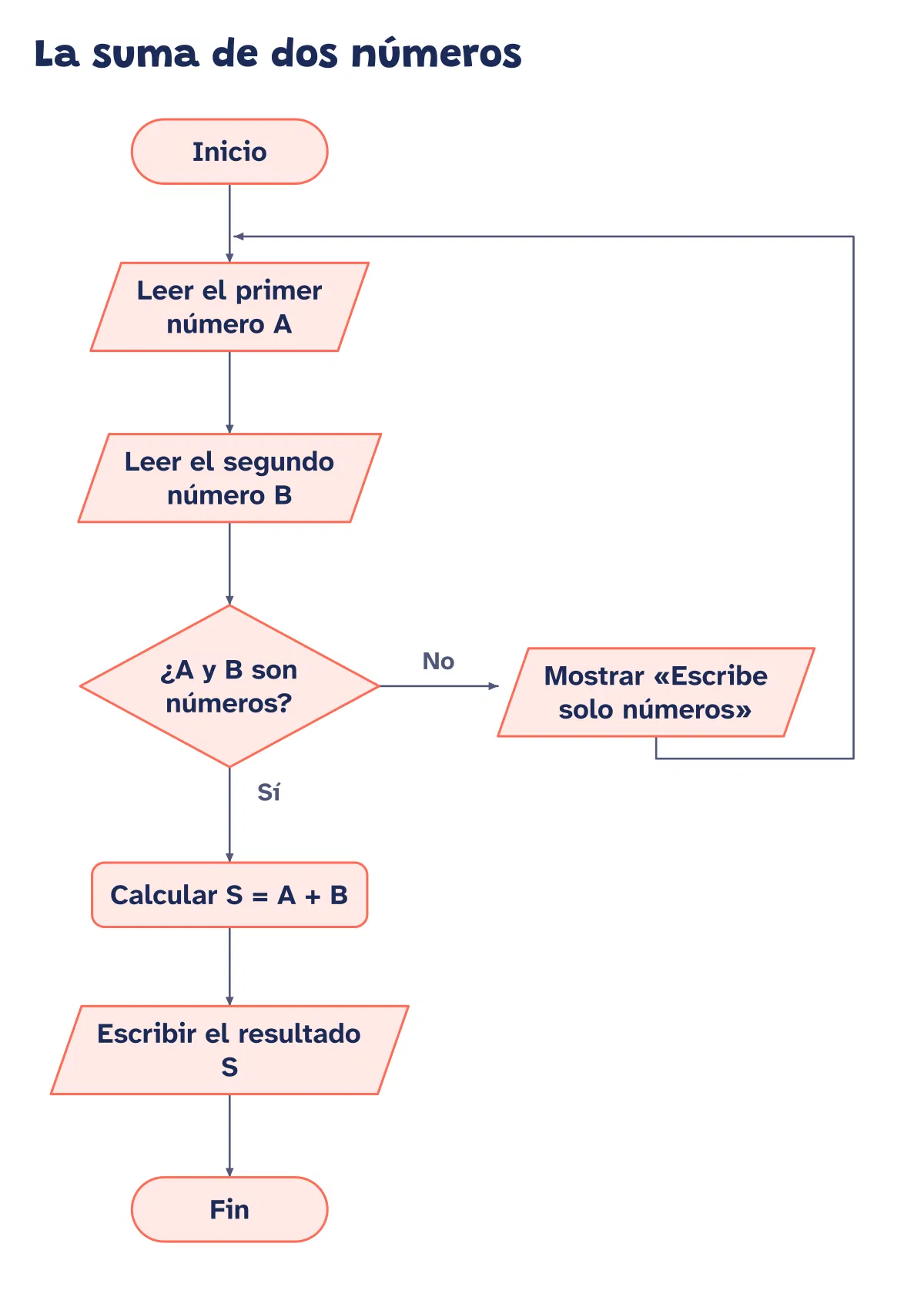

Diagrama de flujo de la suma de dos números
Este diagrama de flujo es el algoritmo más sencillo que se suele programar: leer dos números, sumarlos y mostrar el resultado. Los óvalos marcan el inicio y el fin; los paralelogramos, la entrada y la salida de datos; el rectángulo, el cálculo, y el rombo, la comprobación de que los datos son válidos. Si no lo son, la flecha vuelve atrás para pedirlos de nuevo.
Para Word o LibreOffice; en Google Docs cambia la letra.
Gratis y sin registro · Ayuda para descargar e imprimir
Más formatos
ZIP para editar con Inkscape u otro editor SVG.
Estudia el tema
Comparte este organizador con tu clase
En Moodle: recurso URL, campo «URL externa».
La suma de dos números: lo esencial
Un algoritmo es una serie de pasos ordenados y precisos para resolver un problema, y un diagrama de flujo es su dibujo. Cada forma tiene un significado: el óvalo indica el inicio o el fin; el paralelogramo, una entrada o una salida de datos, como leer lo que escribe el usuario o mostrar un resultado; el rectángulo, un proceso o cálculo, y el rombo, una decisión con dos salidas.
En este algoritmo, el programa lee el valor de A y el de B, comprueba que son números, calcula S = A + B y escribe el resultado. Las letras A, B y S son variables: nombres que guardan un dato que puede cambiar cada vez que se ejecuta el programa. Con A = 7 y B = 5, la salida es S = 12.
La comprobación evita un error frecuente: intentar sumar una palabra. Cuando la respuesta es «No», el programa avisa y vuelve a pedir los datos; ese regreso se llama bucle. Con pocos cambios, el mismo esquema sirve para restar, multiplicar o calcular la media de dos números.
Ideas clave para estudiarlo
- Un algoritmo es una secuencia ordenada de pasos para resolver un problema.
- Óvalo: inicio y fin; paralelogramo: entrada y salida; rectángulo: proceso; rombo: decisión.
- Las variables A, B y S guardan datos que pueden cambiar.
- Un bucle repite pasos hasta que se cumple una condición.
El diagrama de flujo en texto
La misma información que la imagen, para leerla en voz alta o copiarla.
- Inicio
- Leer el primer número A
- Leer el segundo número B
- ¿A y B son números?
- Sí: Calcular S = A + B
- No: Mostrar «Escribe solo números»
- Volver a Leer el primer número A
- Escribir el resultado S
- Fin
Hazlo tuyo
Pasa el diagrama a un lenguaje de bloques o a pseudocódigo y pruébalo con varios pares de números, también con negativos y decimales. Después añade otra decisión que pregunte si quieres hacer otra suma.
Fuentes
- INTEF, Aula en Abierto: Algoritmos y pseudocódigo (consultada el 8 de octubre de 2026)
- Khan Academy: Expresar un algoritmo (consultada el 8 de octubre de 2026)
- Khan Academy: ¿Qué es un algoritmo y por qué debería importarte? (consultada el 8 de octubre de 2026)
